NTGD fabrique le robinet à boisseau à commande pneumatique pour le contrôle marche/arrêt automatisé dans les pipelines industriels. Cette vanne offre une fermeture rapide et prend en charge des cycles fréquents, ce qui le rend adapté aux produits chimiques, gaz, et systèmes d'air d'instrument. NTGD utilise un usinage de précision, intégration avancée des actionneurs, et une sélection rigoureuse des matériaux pour garantir la fiabilité dans diverses conditions de fonctionnement. Les ingénieurs s’appuient sur l’adaptabilité et les performances constantes de NTGD dans des scénarios d’automatisation exigeants.

Caractéristiques clés

• Les vannes à boisseau à commande pneumatique permettent un contrôle marche/arrêt rapide, ce qui les rend idéaux pour les produits chimiques, gaz, et systèmes d'air.
• Les ingénieurs peuvent choisir parmi différents types d'actionneurs pour optimiser les performances en fonction des besoins spécifiques du processus et des exigences de sécurité..
• Matériaux à assise souple comme le PTFE et PPL garantissent une fermeture étanche et une résistance chimique, tandis que les sièges en métal sont meilleurs pour les conditions extrêmes.
• Inspection et entretien réguliers sont essentiels pour garantir un fonctionnement fiable et prolonger la durée de vie des vannes à boisseau pneumatique.
• NTGD propose des options de personnalisation pour répondre aux exigences uniques du projet, y compris les types d'actionneurs, accessoires de contrôle, et matériaux d'étanchéité.

Aperçu des vannes à boisseau à commande pneumatique

Notions de base sur les robinets à tournant sphérique

UNE le robinet à boisseau utilise un cylindre ou bouchon conique pour contrôler le débit à travers un passage dans le corps de la vanne. Le bouchon tourne à l’intérieur du corps, aligner ou bloquer le chemin d’écoulement. Les ingénieurs sélectionnent les robinets à tournant sphérique pour leur conception compacte et leur capacité d'arrêt fiable. Le robinet à boisseau à commande pneumatique combine ce mécanisme éprouvé avec un contrôle automatisé, accroître l'efficacité des pipelines industriels.

Les principaux composants structurels comprennent:

• Actionneur pneumatique: Convertit l'air comprimé en mouvement mécanique. Les types d'actionneurs courants sont les pistons, diaphragme, scotch et joug, et crémaillère et pignon.
• Corps de soupape: Abrite le bouchon et résiste à la pression du système.
• Noyau et siège de valve: Réguler le débit en ajustant l'écart entre le bouchon et le siège.
• Tige: Connecte l'actionneur à la prise, force de transmission pour la rotation.

Le principe de fonctionnement suit une séquence simple. Le système de contrôle envoie un signal pneumatique à l'actionneur. L'actionneur utilise de l'air comprimé pour générer une force, faire tourner le bouchon via la tige. Ce mouvement ouvre ou ferme la vanne, permettant un contrôle marche/arrêt précis ou une limitation selon les besoins.

Conseil: Les ingénieurs peuvent sélectionner les types d'actionneurs en fonction des exigences de couple et de l'alimentation en air disponible, optimisation des performances pour des conditions de processus spécifiques.

Pourquoi l'actionnement pneumatique

L'actionnement pneumatique offre des avantages distincts par rapport aux options électriques ou manuelles dans les environnements industriels exigeants. Les opérateurs préfèrent les actionneurs pneumatiques pour plusieurs raisons:

• Ils offrent une force et un couple plus élevés par rapport à leur taille, ce qui les rend adaptés aux vannes de grand diamètre et aux canalisations haute pression.
• La vitesse d'actionnement rapide permet un arrêt rapide, ce qui est critique dans les opérations d'urgence ou à haute fréquence telles que le dosage de produits chimiques ou le contrôle des inondations.
• Les actionneurs pneumatiques comportent moins de pièces mobiles, réduisant les besoins de maintenance et prolongeant la durée de vie.
• Mécanismes de sécurité intégrés, comme le retour à ressort, assurer une fermeture fiable en cas de coupure d'électricité ou d'alimentation en air.
• Les vannes à boisseau pneumatique fonctionnent de manière fiable dans les zones dangereuses, où les actionneurs électriques peuvent nécessiter des certifications et une protection supplémentaires.

Ces caractéristiques font du robinet à boisseau pneumatique un choix préféré pour le traitement chimique, distribution de gaz naturel, et systèmes d'air d'instrument. La conception robuste et la capacité d'automatisation prennent en charge un fonctionnement continu et minimisent les temps d'arrêt dans les applications critiques..

Principe de fonctionnement

Types d'actionneurs: double et simple effet

Les ingénieurs sélectionnent les types d'actionneurs en fonction des exigences du processus et des besoins de sécurité. Les actionneurs à double effet utilisent de l'air comprimé pour piloter les actions d'ouverture et de fermeture., offrant un contrôle bidirectionnel précis. Les actionneurs à simple effet sont dotés d'un mécanisme de rappel à ressort, qui assure une fermeture automatique en cas de panne d'alimentation en air. Cette conception à sécurité intégrée augmente la fiabilité dans les applications critiques.

Mécanismes d'actionnement courants inclure:

• Actionneurs à membrane: Offre un mouvement linéaire pour un contrôle précis, convient aux vannes à boisseau en service modulant.
• Actionneurs à piston: Gérer les hautes pressions et les vannes de grande taille, offrant une force et une flexibilité robustes.
• Actionneurs à crémaillère et pignon: Convertir un mouvement linéaire en mouvement rotatif, maintenir un couple constant pour les vannes quart de tour.
• Actionneurs à palettes: Utilisez une palette rotative pour un couple modéré dans les systèmes compacts.
• Actionneurs à joug écossais: Générer un couple élevé, idéal pour les vannes à boisseau de grand diamètre dans les environnements exigeants.

Mouvement de couple et quart de tour

Le vanne à boisseau à commande pneumatique fonctionne avec un mouvement quart de tour. L'air comprimé entre dans l'actionneur, déplacer un piston ou un diaphragme. Cette action fait tourner la fiche 90 degrés, commutation de la vanne entre les positions ouverte et fermée. Le la conception quart de tour permet un arrêt rapide et minimise le temps de cycle. Le mouvement rotatif permet également une action d'essuyage, qui nettoie les surfaces d'étanchéité et réduit l'accumulation. La construction à passage intégral garantit un débit sans obstruction lorsque la vanne est ouverte, minimiser la perte de pression à travers le pipeline.

Accessoires de contrôle

Les opérateurs améliorent l'automatisation et la surveillance des vannes en intégrant des accessoires de contrôle. Ces composants améliorent le feedback, positionnement, et fonctionnement manuel.

Les mécanismes de commande manuelle permettent aux opérateurs de faire fonctionner la vanne pendant les interruptions de maintenance ou d'alimentation en air.. Ces accessoires prennent en charge des stratégies de contrôle flexibles et augmentent la fiabilité du système dans les environnements de processus automatisés.

Conception & Scellage

Options à sièges souples (PTFE, PPL)

Les ingénieurs NTGD sélectionnent matériaux à assise souple tels que le PTFE et le PPL pour les applications nécessitant une fermeture étanche et une résistance chimique. Les sièges en PTFE offrent d'excellentes performances d'étanchéité sur une large plage de températures, de -250°C à +260°C. Les sièges PPL offrent une résistance améliorée aux températures élevées et aux fluides agressifs. Ces matériaux conviennent aux pipelines transportant des acides, alcalis, et solvants. Les robinets à tournant sphérique à siège souple minimisent les fuites et réduisent les exigences de couple, prendre en charge les cycles fréquents dans les systèmes automatisés.

Noter: Les conceptions à siège souple offrent des performances optimales dans des milieux propres et dans des environnements à pression modérée. Ils maintiennent de faibles émissions fugitives et prolongent la durée de vie des lignes de traitement chimique..

Siège métallique pour fluides agressifs

NTGD fabrique des vannes à boisseau métallique pour des conditions de fonctionnement extrêmes. Les sièges métalliques résistent aux températures élevées, particules abrasives, et des pressions élevées. Ces vannes fonctionnent de manière fiable dans l'huile, gaz, et les conduites de vapeur où les sièges souples peuvent se dégrader. Les conceptions à siège métallique maintiennent intégrité de l'étanchéité pendant les cycles thermiques et résister à l’érosion des matières en suspension. NTGD applique un usinage de précision et des traitements de surface pour obtenir une fermeture constante et une durabilité à long terme.

Structure à pression équilibrée

NTGD intègre des structures à pression équilibrée dans le robinet à boisseau pneumatique pour stabiliser le fonctionnement sous des pressions fluctuantes. Cette conception égalise les forces sur la fiche, réduisant l'usure et empêchant le collage lors d'un cyclisme rapide. Les fonctions d'équilibrage de pression améliorent la fiabilité de l'étanchéité et prolongent les intervalles de maintenance, en particulier dans les scénarios d'arrêt à haute fréquence. L'ingénierie NTGD garantit un couple constant et une rotation fluide du bouchon., même dans des environnements de processus exigeants.

Les ingénieurs s'appuient sur les solutions d'étanchéité de NTGD pour le contrôle marche/arrêt automatisé dans le secteur chimique., gaz, et canalisations de services publics. La combinaison de matériaux de siège avancés et d'une conception à pression équilibrée offre une fermeture étanche et une stabilité opérationnelle.

Taille de vanne & Spécifications

Matériaux du corps

Les ingénieurs NTGD sélectionnent les matériaux du corps en fonction des milieux de traitement et des conditions de fonctionnement. Acier inoxydable résiste à la corrosion dans les pipelines chimiques. L'acier au carbone offre de la solidité aux systèmes pétroliers et gaziers. L'acier allié convient aux environnements à haute température ou abrasifs. La fonte ductile offre des performances rentables dans les applications utilitaires. Chaque matériau est soumis à des contrôles de qualité stricts pour garantir sa durabilité et sa conformité aux normes internationales..

Conseil: La sélection des matériaux a un impact sur la longévité de la vanne et sa compatibilité avec les fluides agressifs. Les ateliers automatisés de NTGD maintiennent des tolérances précises pour chaque corps de vanne.

Terminer les connexions

Les vannes à boisseau à commande pneumatique NTGD comportent plusieurs options de connexion d'extrémité. Les extrémités à bride simplifient l'installation et la maintenance dans les canalisations de grand diamètre. Les extrémités filetées conviennent aux systèmes compacts et aux conduites d'air d'instruments. Les extrémités soudées offrent des performances sans fuite dans les milieux à haute pression ou dangereux. Les ingénieurs choisissent les types de connexions pour correspondre aux normes des pipelines et minimiser les temps d'arrêt lors du remplacement.

• À bride: Ansi, DEPUIS, Normes JIS disponibles
• Fileté: TNP, BSPT, Options BSPP
• Soudé: Soudure bout à bout, soudure à emboîtement pour joints permanents

L'intégrité de la connexion garantit un fonctionnement sûr dans les secteurs chimiques, carburant, et réseaux de distribution.

Plage de taille et de pression

NTGD propose des vannes à boisseau pneumatique dans des tailles allant du DN15 au DN600 (½” à 24″). Les pressions nominales couvrent les classes PN10 à PN100 et ANSI 150 en classe 600. Ces spécifications prennent en charge une large gamme de débits et de pressions de système. Les ingénieurs sélectionnent la taille et le calibre de la vanne en fonction du diamètre du pipeline, type de média, et exigences d'arrêt.

Les vannes à boisseau à commande pneumatique NTGD répondent aux normes mondiales de qualité, sécurité, et performances. Ces certifications garantissent aux acheteurs une fabrication cohérente et un fonctionnement fiable dans les environnements industriels..

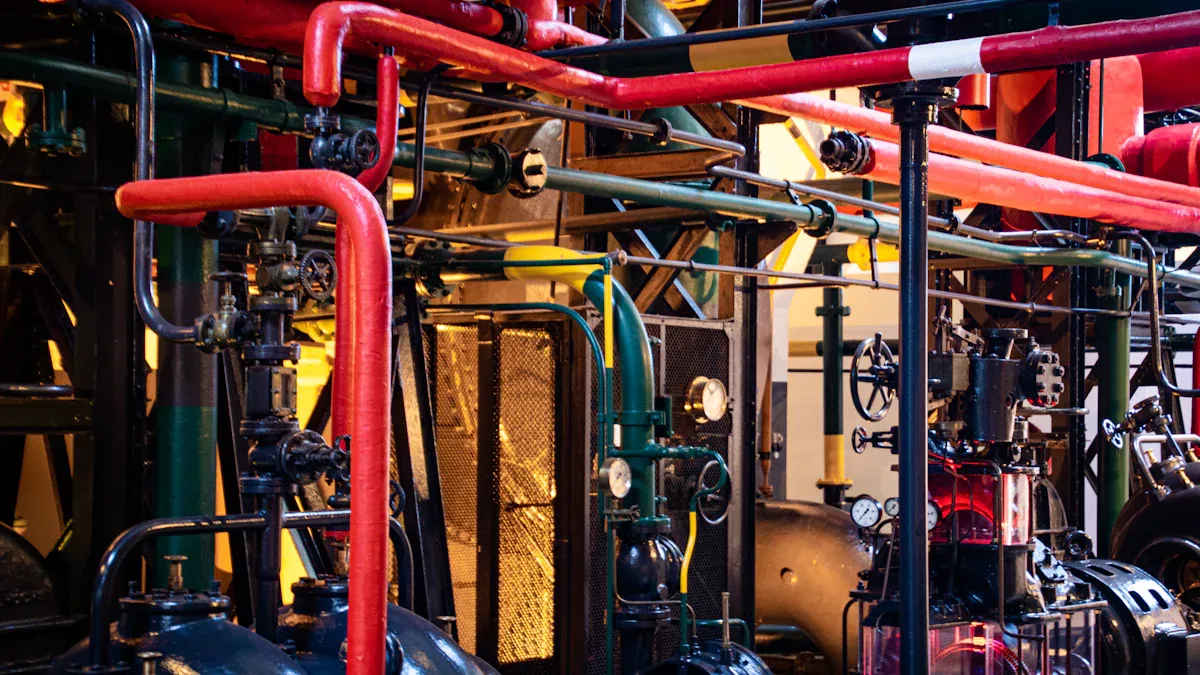

Scénarios d'application pour les vannes à boisseau à commande pneumatique

Pipelines chimiques

Les ingénieurs déploient des robinets à boisseau pneumatique dans les pipelines de produits chimiques pour atteindre contrôle précis du débit et isolement rapide. Ces vannes traitent des fluides agressifs, y compris les acides, alcalis, et solvants. Les conceptions à siège souple en PTFE et PPL résistent à la corrosion et maintiennent une fermeture étanche, même lors de cycles fréquents. Les opérateurs bénéficient d’une installation facile et d’une maintenance simple. La structure compacte s'adapte aux zones de processus encombrées, prenant en charge les opérations de dosage et de lots automatisées.

• Convient pour l'acide, alcali, et transfert de solvant
• Maintient de faibles taux de fuite dans les applications de haute pureté
• Prend en charge le contrôle automatisé pour les processus par lots et continus

Les opérateurs sélectionnent ces vannes pour leur fiabilité dans les environnements corrosifs et leur capacité à minimiser les temps d'arrêt pendant la maintenance..

Systèmes de gaz naturel et de carburant

Les robinets à tournant pneumatique NTGD jouent un rôle essentiel dans les systèmes de gaz naturel et de carburant. La sécurité et la fiabilité restent des priorités absolues dans ces applications. Les vannes offrent une isolation rapide et un arrêt d'urgence, protéger le personnel et le matériel. Leur conception robuste résiste à des pressions et des températures élevées, tandis que les capacités d'étanchéité hermétiques empêchent les fuites dangereuses.

Les opérateurs des systèmes de distribution de gaz et de transfert de carburant comptent sur ces vannes pour performances fiables et intégration simple avec des contrôles de sécurité automatisés.

Arrêt haute fréquence

Les processus industriels nécessitent souvent des vannes capables de fonctionner des milliers de fois sans perte de performances.. Les vannes à boisseau à commande pneumatique NTGD excellent dans les scénarios d'arrêt à haute fréquence. Leur réponse rapide temps et fiabilité des performances de cyclage prennent en charge les systèmes d'air des instruments, dosage chimique, et lignes de remplissage automatisées.

• Fonctionne rapidement par rapport aux autres types de vannes
• Maintenir une faible chute de pression, améliorer l'efficacité du système
• Facile à réparer et à nettoyer, réduire les intervalles de maintenance

Les ingénieurs choisissent ces vannes pour les systèmes automatisés qui exigent une, arrêt reproductible et temps d'arrêt minimal.

Points forts de la fabrication NTGD

Qualité d'usinage et de scellage

NTGD fonctionne ateliers automatisés équipés avec centres d'usinage CNC et lignes d'assemblage robotisées. Ces installations maintiennent des tolérances précises pour chaque composant de vanne. Les ingénieurs surveillent chaque étape de la production, vérifier les dimensions et les finitions de surface. L'entreprise applique des techniques avancées de rodage et de polissage aux interfaces de bouchon et de siège.. Ce processus permet d'obtenir une finition semblable à un miroir, réduisant la friction et assurant une fermeture étanche. NTGD utilise des stations de test d'étanchéité automatisées pour valider les performances d'étanchéité sous des pressions de fonctionnement réelles. Chaque robinet à boisseau à commande pneumatique est soumis à des tests de cycle pour confirmer sa durabilité dans les applications à haute fréquence..

Résistance au revêtement et à la corrosion

NTGD améliore la longévité des valves en appliquant revêtements et doublures spécialisés. L'entreprise sélectionne les couches de protection en fonction du type de support et de l'environnement d'exploitation..

• Les revêtements époxy résistent à l'humidité et aux produits chimiques dans les canalisations de services publics.
• Fluoropolymère et Les revêtements PTFE offrent une excellente résistance chimique, en particulier contre les acides et les produits caustiques.
• Revêtements en céramique et Belzona 13215 l'époxy rempli de céramique protège les surfaces métalliques de l'érosion et de la corrosion.
• Les revêtements en alliage et en caoutchouc protègent contre l'usure abrasive, avec des revêtements en alliage offrant une durabilité supérieure dans des conditions exigeantes.

Les ingénieurs inspectent l’épaisseur et l’adhérence du revêtement à l’aide de méthodes non destructives. Ces mesures garantissent une protection constante et prolongent les intervalles d'entretien., même dans des environnements de processus agressifs.

Intégration et tests d'actionneurs

NTGD intègre des actionneurs pneumatiques avec un montage et un alignement de précision. Les techniciens calibrent le couple de l'actionneur en fonction de la taille de la vanne et de la pression du procédé.. La société propose des actionneurs à double effet et à simple effet., prise en charge de stratégies de contrôle personnalisées. Chaque assemblage reçoit des tests fonctionnels, y compris le nombre de cycles d'ouverture/fermeture et les contrôles de fonctionnement de sécurité.

• Les interrupteurs de fin de course et les positionneurs sont installés et vérifiés pour un retour précis.
• Les mécanismes de commande manuelle sont testés pour leur fiabilité lors des scénarios de maintenance.

NTGD fournit des rapports de test détaillés et une documentation qualité traçable pour chaque expédition. Cette approche garantit que chaque vanne répond aux spécifications du projet et fonctionne de manière fiable dans des conditions réelles..

Installation & Entretien

Besoins en alimentation en air

Une alimentation en air adéquate garantit un fonctionnement fiable des vannes à boisseau pneumatique NTGD. Les ingénieurs doivent suivre ces étapes pour des performances optimales:

1. Maintenir la pression d’alimentation en air entre 5 et 6 bar. Les vannes à simple effet nécessitent au moins 5 barre à ouvrir complètement.
2. Sélectionnez un compresseur d'air avec une capacité suffisante pour le fonctionnement simultané de plusieurs vannes.
3. Utiliser filtré, refroidi, et air comprimé sec. Installez des régulateurs de filtre à air et des lubrificateurs pour éliminer l'humidité et les impuretés.
4. Pour les installations avec de longues conduites d'air, positionner un réservoir d’air près du site de la valve pour stabiliser la pression.
5. Inspectez tous les tuyaux et joints d’alimentation en air pour déceler les fuites.. Assemblez les composants avec soin pour éviter tout dommage dû à une force excessive.

Conseil: Nettoyer, une alimentation en air stable réduit l'usure et empêche le collage, en particulier dans les environnements de cyclisme à haute fréquence.

Démarrage et inspection

Les procédures d'inspection et de démarrage de routine aident à maintenir l'intégrité des vannes et la sécurité du système.. Le tableau suivant présente pratiques standards:

Problèmes d'installation courants inclure les fuites, collage, corrosion, problèmes de débit, et une usure inhabituelle. Les ingénieurs y répondent en planifiant une maintenance régulière, nettoyage, et lubrification. La sélection de matériaux et de revêtements appropriés prévient la corrosion. La vérification des filtres et des diaphragmes résout les problèmes de débit. Le remplacement rapide des joints et des pièces réduit les temps d'arrêt et prolonge la durée de vie.

Une inspection et une maintenance régulières garantissent que les vannes à boisseau à commande pneumatique NTGD offrent des performances constantes dans les secteurs chimiques., gaz, et canalisations de services publics.

Guide de commande

Sélection du modèle

Les ingénieurs doivent évaluer plusieurs paramètres techniques lors de la sélection du bon modèle de vanne à boisseau pneumatique NTGD pour un projet.. Chaque application présente des exigences uniques. Les facteurs suivants jouent un rôle essentiel dans la sélection du modèle:

• Débit détermine la taille de la vanne et affecte les performances du système dans diverses conditions.
• Chute de pression à travers la vanne a un impact sur la capacité et l’efficacité énergétique.
• Propriétés du fluide comme la densité, viscosité, et la température influencent la compatibilité des matériaux et le choix du siège.
• Caractéristiques du débit définir comment la vanne répond aux signaux de commande, affectant la stabilité du processus.
• Type de vanne dicte la précision du contrôle, capacité de débit, et le coût global.

NTGD fournit des fiches techniques détaillées pour chaque modèle. Les ingénieurs doivent faire correspondre les données de processus avec ces spécifications pour garantir des performances optimales de la vanne..

Choix de raccordement et d’étanchéité

NTGD propose une gamme de connexions d'extrémité pour s'adapter à différentes normes de pipelines. Les extrémités à bride conviennent aux conduites de grand diamètre ou à haute pression. Les connexions filetées fonctionnent bien dans les systèmes d'air compacts ou instrumentaux.. Les extrémités soudées fournissent des joints sans fuite pour les applications dangereuses ou à haute intégrité.

Le choix du matériau d'étanchéité dépend du fluide à traiter et de la température.. Les sièges en PTFE offrent une résistance chimique aux acides et aux solvants. Les sièges PPL résistent à des températures plus élevées et aux fluides agressifs. Les sièges métalliques supportent des fluides abrasifs ou à haute température. Le tableau ci-dessous résume les sélections typiques:

Options de personnalisation

NTGD prend en charge une large gamme de personnalisation pour répondre aux besoins spécifiques du projet. Les ingénieurs peuvent spécifier le type d'actionneur (double effet ou simple effet), accessoires de contrôle (interrupteurs de fin de course, positioners), et mécanismes de commande manuelle. Revêtements spéciaux, tiges allongées, et des dispositifs antistatiques sont disponibles pour les environnements difficiles. L'équipe d'ingénierie de NTGD collabore avec les clients pour fournir des solutions sur mesure qui s'alignent sur les normes internationales et les exigences du site..

Pour consultation technique, L'équipe d'assistance de NTGD fournit une réponse rapide et des conseils d'ingénierie détaillés tout au long du processus de sélection et de commande..

NTGD propose le robinet à boisseau à commande pneumatique comme solution fiable pour le contrôle marche/arrêt automatisé dans les pipelines industriels. Leur équipe d'ingénieurs garantit que chaque vanne répond à des normes strictes d'usinage, scellage, et intégration des actionneurs. Ces vannes s'adaptent aux produits chimiques, gaz, et systèmes utilitaires aux performances éprouvées. Pour une consultation technique ou une assistance spécifique à un projet, Les spécialistes de NTGD fournissent des conseils d’ingénierie directs.

FAQ

Quelles industries utilisent les vannes à boisseau pneumatique NTGD?

Plantes chimiques, natural gas facilities, et les systèmes d'air d'instrument s'appuient sur des vannes à boisseau à commande pneumatique NTGD. Ces vannes traitent des fluides corrosifs, high-frequency cycling, et arrêt automatisé dans les environnements exigeants.

Comment un actionneur pneumatique améliore-t-il les performances de la vanne?

Un actionneur pneumatique livre rapidement, mouvement quart de tour fiable. Il permet un arrêt rapide et prend en charge le fonctionnement à haute fréquence. Les ingénieurs choisissent l'actionnement pneumatique pour le contrôle automatisé et la fermeture sécurisée des pipelines critiques.

Quel matériau de siège les acheteurs devraient-ils choisir pour les médias agressifs?

Les sièges en PTFE et PPL résistent aux acides, alcalis, et solvants. Les sièges métalliques résistent aux températures élevées et aux particules abrasives. Les ingénieurs adaptent le matériau du siège au fluide de traitement et à la température pour une étanchéité et une durabilité optimales.

À quelle fréquence les opérateurs doivent-ils inspecter et entretenir ces vannes?

Les opérateurs doivent inspecter les vannes à boisseau pneumatique NTGD tous les six mois.. Les contrôles de routine incluent l'alimentation en air, détection de fuite, et lubrification. La maintenance programmée prolonge la durée de vie et garantit un fonctionnement fiable.

NTGD peut-il personnaliser les vannes à boisseau pour les exigences spécifiques du projet?

NTGD propose une personnalisation pour le type d'actionneur, accessoires de contrôle, revêtements, et mettre fin aux connexions. Les ingénieurs collaborent avec NTGD pour spécifier des solutions qui répondent aux normes internationales et aux conditions du site.
